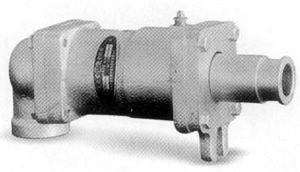

Dd/Dd-F型旋转接头

结构简介：

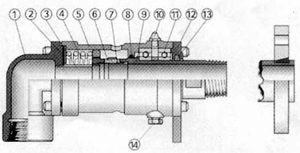

   空心轴（9）通过螺纹或法兰连接到辊子或辊筒上，为主要的旋转部件，与设备作同步运动。密封环（6）与空心轴和波纹补偿器（4）共同组成浮动的双端面密封摩擦副，有利于减小由于大、重设备同心度差而带来的密封性不好等缺点。密封环由经过浸渍的碳石墨制成，具有良好的自润滑性，从而降低摩擦和磨损提高了使用寿命；密封环磨损后，由波纹补偿器借助于弹簧的压力随时得到补偿。轴承（11）的使用一方面起支撑作用，同时又提高了旋转精度，降低了摩擦扭矩。另外，壳体上设有观察孔，通过观察孔可随时观察到密封环的磨损及密封情况。

1、弯通　  2、垫片　  3、保护套 　 4、波纹补偿器  5、壳体　　6、密封环  7、定位套　　8、密封圈　　  9、空心轴  10、注油嘴 11、轴承　　 12、压盖 　　 13、防尘圈 14、放油塞


订货时注意事项：
　1、型号说明
　　Dd--端面密封结构，单向螺纹连接式；
　　Dd-F--端面密封结构，单向法兰连接式。
　2、若订购螺纹连接式旋转接头，请注明空心轴螺纹的左、右旋向。
　3、旋转接头的使用必须配用金属软管。
　4、订购时，应根据应用情况，配备一定数量的易损件--密封环。
　5、特殊要求请注明。


使用参数：
 　最高转速：500RPM
　最高温度：200℃
　最高压力：1.8MPa
　适用介质：水、盐水、空气。
注意：随转速、温度、压力的不同，使用极限值也不相同。在特殊条件下，请与我单位联系。

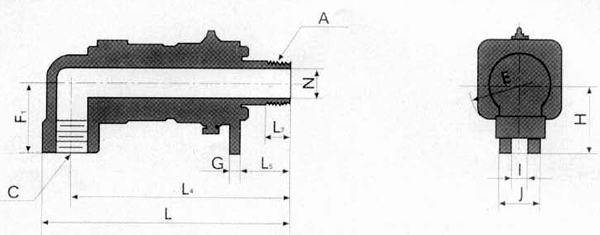

Dd型旋转接头
规格 型号 A C E F1 G H I J L L4 L5 L7 N
10 Dd-10 R3/8 R3/8 79 40 8 55 14 34 164 149 36 16 10
15 Dd-15 R1/2 R1/2 79 40 8 55 14 34 175 158 42 20 14
20 Dd-20 R3/4 R3/4 89 45 10 65 18 38 197 177 45 22 18
25 Dd-25 R1 R1 110 55 10 70 14 40 256 231 63 25 25
32 Dd-32 R1-1/4 R1-1/4 119 78 11 82 18 48 264 234 57.5 28 32
40 Dd-40 R1-1/2 R1-1/2 125 83 10 92 20 50 288 256 60 30 38
50 Dd-50 R2 R2 167 88 10 95 18 42 308 270 56 32 50
65 Dd-65 R2-1/2 R2-1/2 186 110 14 120 20 50 359 314 72 42 65
80 Dd-80 R3 R3 207 115 16 130 24 54 404 348 94 45 75

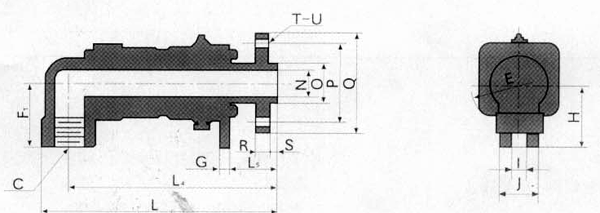

Dd-F型旋转接头
规格 型号 C E F1 G H I J L L4 L5 N O P Q R S T U
15 Dd-F15 R1/2 79 40 8 55 14 34 185 170 57 10 26 65 95 14 8 4 14
20 Dd-F20 R3/4 89 45 10 65 18 38 201 181 49 18 29 75 105 16 8 4 14
25 Dd-F25 R1 110 55 10 70 14 40 257 232 64 25 40 85 115 16 10 4 14
32 Dd-F32 R1-1/4 119 78 11 82 18 48 266 236 59.5 32 44 100 140 18 12 4 18
40 Dd-F40 R1-1/2 125 83 10 92 20 50 299 267 71 38 49 110 150 18 12 4 18
50 Dd-F50 R2 167 88 10 95 18 42 320 282 68 50 60 125 165 20 15 4 18
65 Dd-F65 R2-1/2 186 110 14 120 20 50 359 314 72 65 75 145 185 20 18 4 18
80 Dd-F80 R3 207 115 16 130 24 54 385 329 75 75 90 160 200 20 20 8 18
