HS-G/HS-GF型旋转接头



结构简介:
   空心轴(12)通过螺纹或法兰直接与辊筒相连,为主要的旋转部件;密封结构综合了Q型(风内装式密封)和D型旋转接头(滚动轴承支承)的结构特点,并采用了平衡式密封设计,使工作压力对密封环(8)两端产生的压力几乎相等,从而有效地降低了密封载荷对密封端面的磨损,延长了使用寿命;滚动轴承(10)对空心轴的支承使旋转扭矩大为降低,运转灵活,加上体积小、重量轻,因此可适用开较高转速条件下。另外,壳体(4)上设有观察孔,通过它可观察密封的泄漏情况和磨损情况。

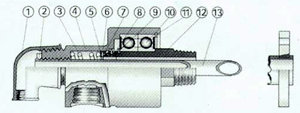

1、弯头    2、锁紧螺母   3、弹簧     4、壳体   5、弹簧垫  6、平胶垫    7、辅助密封圈 8、密封环   9、轴用挡圈 10、轴承    11、孔用挡圈  12、空心轴  13、内管


订货时注意事项:
 1、型号说明
  HS-G--合金壳体结构,双向内管固定螺纹连接式;
  HS-GF--合金壳体结构,双向内管固定法兰连接式。
 2、若订购空心轴或内管螺纹连接式旋转接头,请注明螺纹左、右旋向。
 3、旋转接头的使用必须配用金属软管。
 4、订购时,应根据应用情况,配备一定数量的易损件--球面密封环。
 5、特殊要求请注明。



使用参数:
 最高转速:100RPM
 最高温度:100
 最高压力:1.0MPa
 适用介质:水、盐水、空气等。
注意:随转速、温度、压力的不同,使用极限值也不相同。在特殊条件下,请与我单位联系。

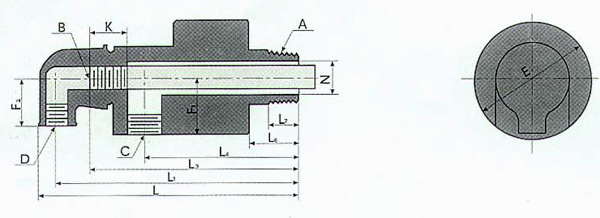

HS-G型旋转接头

规格 型号 A B C D E F1 F2 K L L1 L3 L4 L6 L7 N
15 HS-G15-6 R1/2 G1/8 Rc1/2 Rc3/8 55 28 25 15 147 135 125 90 30 17 12
20 HS-G20-8 R3/4 G1/4 Rc3/4 Rc1/2 62 31 30 32 170 155 140 95 30 20 16
25 HS-G25-10 R1 G3/8 Rc3/4 Rc1/2 74 37 33 26 175 160 145 103 33 20 20
32 HS-G32-15 R1-1/4 G1/2 Rc1-1/4 Rc1/2 90 45 38 32 211 196 182 148 42 25 30
40 HS-G40-20 R1-1/2 G3/4 Rc1-1/2 Rc3/4 95 48 43 36 232 210 185 130 40 25 35
50 HS-G50-25 R2 G1 Rc1-1/2 Rc1 122 60 51 46 300 278 255 182 60 35 48
65 HS-G60-32 R2-1/2 G1-1/4 Rc2 Rc1-1/4 156 78 62 50 350 325 295 211 68 40 62

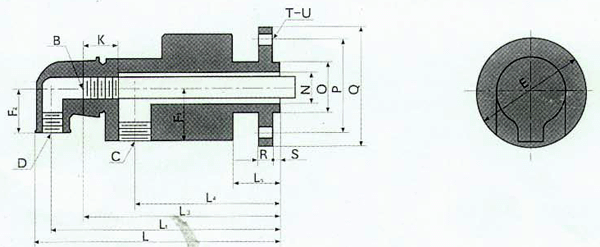

HS-GF型旋转接头

规格 型号 B C D E F1 F2 K L L1 L3 L4 L6 N O P Q R S T U
15 HS-GF15-6 G1/8 Rc1-2 Rc3/8 55 28 25 15 160 148 138 103 43 12 26 65 95 14 8 4 14
20 HS-GF20-8 G1/4 Rc3/4 Rc1/2 62 31 30 32 187 172 157 112 47 16 32 75 105 14 8 4 14
25 HS-GF25-10 G3/8 Rc3/4 Rc1/2 74 37 33 26 190 175 160 118 49 20 36 85 115 16 10 4 14
32 HS-GF32-15 G1/2 Rc1-1/4 Rc1/2 90 45 38 32 226 211 197 143 57 30 46 100 140 18 12 4 18
40 HS-GF40-20 G3/4 Rc1-1/2 Rc3/4 95 48 43 36 249 227 202 147 57 35 52 110 150 18 12 4 18
50 HS-GF50-25 G1 Rc1-1/2 Rc1 122 60 51 46 305 283 260 187 65 48 60 125 165 20 15 4 18
65 HS-GF65-32 G1-1/4 Rc2 Rc1-1/4 156 78 62 50 358 333 303 219 76 62 75 145 185 20 18 4 18
