HS-X/HS-XF型旋转接头


结构简介：
   空心轴（12）通过螺纹或法兰直接与辊筒相连，为主要的旋转部件；密封结构综合了Q型（风内装式密封）和D型旋转接头（滚动轴承支承）的结构特点，并采用了平衡式密封设计，使工作压力对密封环（8）两端产生的压力几乎相等，从而有效地降低了密封载荷对密封端面的磨损，延长了使用寿命；滚动轴承（10）对空心轴的支承使旋转扭矩大为降低，运转灵活，加上体积小、重量轻，因此可适用开较高转速条件下。另外，壳体（4）上设有观察孔，通过它可观察密封的泄漏情况和磨损情况。

1、弯头  　　2、锁紧螺母  3、弹簧  　　　4、壳体   5、弹簧垫　　6、平胶垫  　7、辅助密封圈  8、密封环
9、轴用挡圈  10、轴承  　11、孔用挡圈  12、空心轴  13、内管


订货时注意事项：
1、型号说明
HS-X合金壳体结构，双向内管旋转螺纹连接式；
HS-XF合金壳体结构，双向内管旋转法兰连接式。
2、若订购螺纹连接式旋转接头，请注明空心轴螺纹的左、右旋向。
3、旋转接头的使用必须配用金属软管。
4、订购时，应根据应用情况，配备一定数量的易损件--球面密封环。
5、特殊要求请注明。


使用参数：
　最高转速：1000RPM
　最高温度：100℃
　最高压力：1.0MPa（标准型）
　适用介质：水、盐水、空气等。
注意：随转速、温度、压力的不同，使用极限值也不相同。在特殊条件下，请与我单位联系。

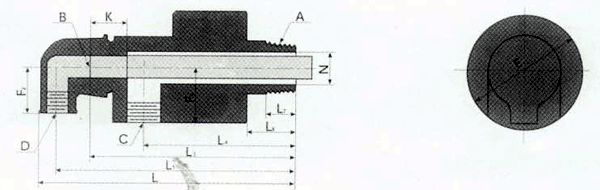

HS-X型旋转接头
规格 型号 A B C D E F1 F2 K L L1 L3 L4 L6 L7 N
15 HS-X15-6 R1/2 10 Rc1-2 Rc3/8 55 28 25 15 147 135 125 90 30 17 12
20 HS-X20-8 R3/4 12 Rc3/4 Rc1/2 62 31 30 32 170 155 140 95 30 20 16
25 HS-X25-10 R1 16 Rc3/4 Rc1/2 74 37 33 26 175 160 145 103 33 20 20
32 HS-X32-15 R1-1/4 20 Rc1-1/4 Rc1/2 90 45 38 32 211 196 182 128 42 25 30
40 HS-X40-20 R1-1/2 25 Rc1-1/2 Rc3/4 95 48 43 36 232 210 185 130 40 25 35
50 HS-X50-25 R2 32 Rc1-1/2 Rc1 122 60 51 46 300 278 255 182 60 35 48
65 HS-X65-32 Rc2-1/2 40 Rc2 Rc1-1/4 156 78 62 50 350 325 295 211 68 40 62

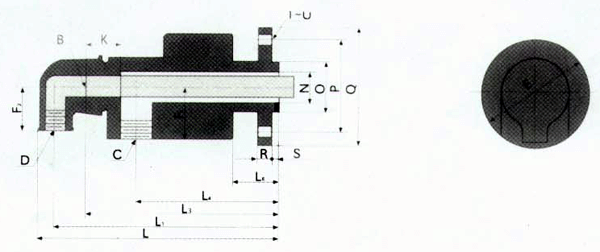

HS-XF型旋转接头
规格 型号 B C D E F1 F2 K L L1 L3 L4 L6 N O P Q R S T U
15 HS-XF15-6 10 Rc1-2 Rc3/8 55 28 25 15 160 148 138 103 43 12 26 65 95 14 8 4 14
20 HS-XF20-8 12 Rc3/4 Rc1/2 62 31 30 32 187 172 157 112 47 16 32 75 105 14 8 4 14
25 HS-XF25-10 16 Rc3/4 Rc1/2 74 37 33 26 190 175 160 118 49 20 36 85 115 16 10 4 14
32 HS-XF32-15 20 Rc1-1/4 Rc1/2 90 45 38 32 226 211 197 143 57 30 46 100 140 18 12 4 18
40 HS-XF40-20 25 Rc1-1/2 Rc3/4 95 48 43 36 249 227 202 147 57 35 52 110 150 18 12 4 18
50 HS-XF50-25 30 Rc1-1/2 Rc1 122 60 51 46 305 283 260 187 65 48 60 125 165 20 15 4 18
65 HS-XF65-32 40 Rc2 Rc1-1/4 156 78 62 50 358 333 303 219 76 62 75 145 185 20 18 4 18
