JC系列插入式气动管接头
  关闭本窗口
用途：
  插入式管接头用于以压缩空气为工作介质的管路系统中，用以连接尼龙管、塑料管。
特长：
  拆装方便，密封可靠。
应用：
  1、使用流体  空气
  2、使用压力  1mPA以下
  3、使用温度-20℃～+40℃（低于5℃时需对空气中水份作特殊处理）

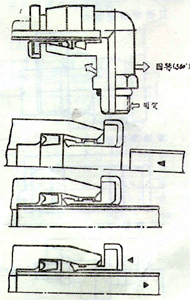

安装使用方法：
  根据安装要求，按需要长度，用剪刀或其它工具垂直切断管子，修去切口毛刺。用手将管子插入接头根部，将管子轻轻一拨，即安装完毕；当需要拆御管子时，可将卡头压下，即可抽出管子。
说明：
  如用户需要英制，锥管或其它公制螺纹，请订货时指明。


型号 公称通径Φ 管材外径Φ L
JCL-2.5-L1 2.5 4 21.5
JCL-3-L1 3 4 21.5
JCL-4-L1 4 6 21.5
JCL-6-L1 6 8 24.5

型号 公称通径Φ 管材外径Φ D L L1 L2
JCL-Z-2.5-L1 2.5 4 M5*0.8 21.5 23.5 7
JCL-Z-3-L1 3 4 M5*0.8 21.5 23.5 7
JCL-Z-4-L1 4 6 M8*1 21.5 23.5 7
JCL-Z-6-L1 6 8 M10*1 23 27.5 8

型号 公称通径Φ 管材外径Φ D L1
JCB-2.5-L1 2.5 4 M12*1.5 30
JCB-3-L1 3 4 M12*1.5 30
JCB-4-L1 4 6 M14*1.5 34
JCB-6-L1 6 8 M16*1.5 36

型号 公称通径Φ 管材外径Φ D L L1
JC-Z-2.5-L1 2.5 4 M5*0.8 24 7
JC-Z-3-L1 3 4 M5*0.8 24 7
JC-Z-4-L1 4 6 M8*1 24 7
JC-Z-6-L1 6 8 M10*1 25 8

型号 公称通径Φ 管材外径Φ L
JC-2.5-L1 2.5 4 38
JC-3-L1 3 4 38
JC-4-L1 4 6 38
JC-6-L1 6 8 38

型号 公称通径Φ 管材外径Φ D L L1 L2
JC3-3Z-2.5-L1 2.5 4 M5*0.8 45 21.5 7
JC3-3Z-3-L1 3 4 M5*0.8 45 21.5 7
JC3-3Z-4-L1 4 6 M8*1 45 21.5 7
JC3-3Z-6-L1 6 8 M10*1 50.5 23 8

型号 公称通径Φ 管材外径Φ L
JC3-2.5-L1 2.5 4 21.5
JC3-3-L1 3 4 21.5
JC3-4-L1 4 6 21.5
JC3-6-L1 6 8 24.5

型号 公称通径Φ 管材外径Φ D L L1 L2
JC3-2Z-2.5-L1 2.5 4 M5*0.8 43 23.5 7
JC3-2Z-3-L1 3 4 M5*0.8 43 23.5 7
JC3-2Z-4-L1 4 6 M8*1 43 23.5 7
JC3-2Z-6-L1 6 8 M10*1 46 27.5 8
