JO系列卡箍式气动管接头
  关闭本窗口

用途：
 　　卡箍式管接头适用于以压缩空气为工作介质的管路系统中，用以连接棉线编织胶管。

特长：
 　　流通能力好。密封可靠。

应用：
 　1、使用流体  空气
　2、使用压力  1mPA以下
　3、使用温度-20℃～+40℃（低于5℃时需对空气中水份作特殊处理）

安装使用方法：
　　根据安装要求，按需要长度，用剪刀或其它工具垂直切断管子，将卡箍或管夹先套在胶管上，再将管接头芯子外表涂以适量润滑油，然后将芯子插入胶管里面，再销紧卡箍或管夹。即安装完毕。

说明：
 　　如用户需要英制，锥管或其它公制螺纹，请订货时指明。

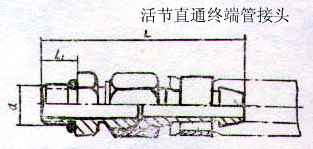

型号 公称通径Φ 胶管内径Φ d L L1
JO-H*Z-4-L1 4 5 M8*1 50 7
JO-H*Z-6-L1 6 6 M10*1 55 8
JO-H*Z-8-L1 8 8 M12*1.5 64 10
JO-H*Z-10-L1 10 10 M16*1.5 75 12
JO-H*Z-15-L1 15 16 M22*1.5 84 14
JO-H*Z-20-L1 20 19 M27*2 97 16
JO-H*Z-25-L1 25 25 M33*2 108 18

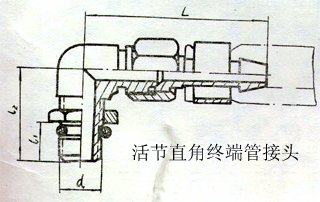

型号 公称通径Φ 胶管内径Φ d L L1 L2
JOL-H*Z-4-L1 4 5 M8*1 48 7 26
JOL-H*Z-6-L1 6 6 M10*1 50 8 28
JOL-H*Z-8-L1 8 8 M12*1.5 57 10 31
JOL-H*Z-10-L1 10 10 M16*1.5 65 12 35
型号 公称通径Φ 胶管内径Φ d L L1 D
JOL-H*Z-15-L1 15 16 M22*1.5 72 14 42
JOL-H*Z-20-L1 20 19 M27*2 84 15 49
JOL-H*Z-25-L1 25 25 M33*2 93 18 53


型号 公称通径Φ 胶管内径Φ D L L1
JO-Z-4-L1 4 5 M8*1 34 7
JO-Z-6-L1 6 6 M10*1 38 8
JO-Z-8-L1 8 8 M12*1.5 44 10
JO-Z-10-L1 10 10 M16*1.5 52 12
JO-Z-15-L1 15 16 M22*2 60 14
JO-Z-20-L1 20 19 M27*2 68 16
JO-Z-25-L1 25 25 M33*2 75 18

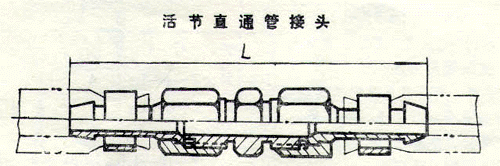

型号 公称通径Φ 胶管内径Φ L
JO-H-4-L1 4 5 82
JO-H-6-L1 6 6 88
JO-H-8-L1 8 8 100
JO-H-10-L1 10 10 106
型号 公称通径Φ 胶管内径Φ L
JO-H-15-L1 15 16 128
JO-H-20-L1 20 19 150
JO-H-25-L1 25 25 166

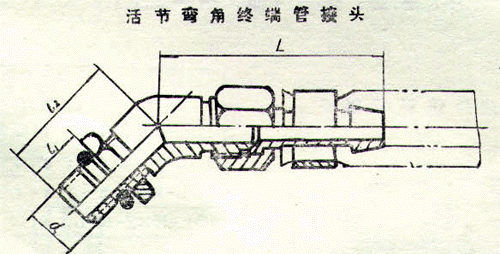

型号 公称通径Φ 胶管内径Φ d L L1 L2
JOW-H*Z-4-L1 4 5 M8*1 45 7 22
JOW-H*Z-6-L1 6 6 M10*1 50 8 25
JOW-H*Z-8-L1 8 8 M12*1.5 56 10 29
JOW-H*Z-10-L1 10 10 M16*1.5 65 12 34
型号 公称通径Φ 胶管内径Φ d L L1 L2
JOW-H*Z-15-L1 15 16 M22*1.5 72 14 39
JOW-H*Z-20-L1 20 19 M27*2 85 16 47
JOW-H*Z-25-L1 25 25 M33*2 96 18 53
　 　 　 　 　 　 　
