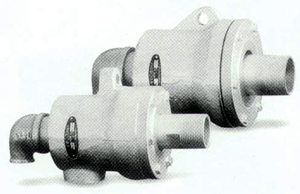

Q1S-G/Q1S-GF型旋转接头

结构简介：
   其为Q型系列旋转接头的派生类型，结构更简单、体积更小、重量更轻、密封性能稳定、维护方便，也是同类产品中应用最广泛的一种。其结构如图所示：外管体（5）直接接到辊子或烘筒上，为主要的旋转部件；经过精加工的外管体球面、底盖（8）和浸渍石墨球面密封环（6）共同组成密封可靠的动密封磨擦副，球面密封环有其壳体（2）内的环形空间中滑动，加之无油轴承（4）与壳体的紧密配合，使旋转接头自由支撑，故对装机精度要求不高；球面密封环磨损后，借助于弹簧（3）的预压力随时得到补偿，补偿时壳体缓缓向后移动，并可通过外管体上的刻线观察到密封件的磨损程度；当蒸汽、水或其它介质流经球面密封环和无油轴承时，形成一层很薄的液膜，提供密封和润滑，从而减轻磨擦和磨损，延长了使用寿命。

1、弯头  　　2、壳体 　　 　3、弹簧   4、无油轴承  5、外管体　  6、球面密封环  7、密封垫  8、底盖
9、螺栓  　　10、内管


　订货时注意事项：
　　1、型号说明
　　　Q1S-G--球面密封派生结构，双向流通内管固定螺纹连接式；
　　　Q1S-GF--球面密封派生结构，双向流通内管固定法兰连接式。
　　2、若订购外管体或内管螺纹连接式旋转接头，请注明其螺纹的左、右旋向。
　　3、旋转接头的使用必须配用金属软管。
　　4、订购时，应根据应用情况，配备一定数量的易损件--球面密封环。
　　5、特殊要求请注明。


　使用参数：
 　　最高转速：100RPM
　　最高温度：220℃
　　最高压力：1.8MPa
　　适用介质：水、热水、蒸汽、导热油等。
　注意：随转速、温度、压力的不同，使用极限值也不相同。在特殊条件下，请与我单位联系。

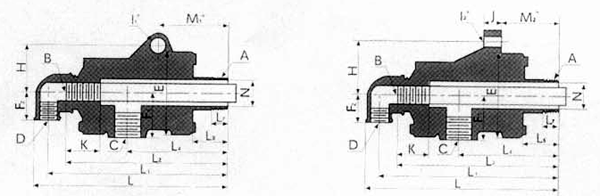

Q1S-G型旋转接头  *某些规格为轴向止转孔，某些规格为径向止转孔。
规格 型号 A B C D E F1 F2 H I1 I2 J K L L1 L2 L4 L5 L7 M1 M2 N
20 Q1S-G20-8 R3/4 G1/4 Rc3/4 Rc1/2 96 48 30 48 12 - - 35 195 180 166 118 40 20 89 - 18
32 Q1S-G32-15 R1-1/4 G1/2 Rc1 Rc1/2 120 63 38 70 - 14 16 47 250 235 219 152 58 25 - 94 30
40 Q1S-G40-20 R1-1/2 G3/4 Rc1-1/4 Rc3/4 130 70 43 78 - 16 22 45 291 273 254 187 69 30 - 125 38
50 Q1S-G50-25 R2 G1 Rc1-1/2 Rc1 160 80 51 80 18 - - 36 311 291 270 194 65 32 133 - 48

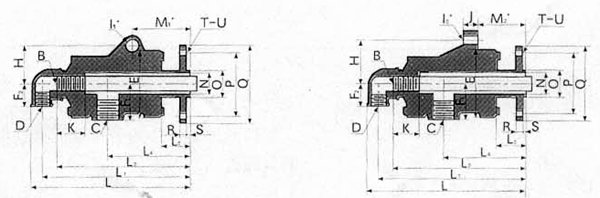

Q1S-GF型旋转接头  *某些规格为轴向止转孔，某些规格为径向止转孔。
规格 型号 B C D E F1 F2 H I1 I2 J K L L1 L2 L4 L5 M1 M2 N O P Q R S T U
20 Q1S-GF20-8 G1/4 Rc3/4 Rc1/2 96 48 30 48 12 - - 35 195 180 166 118 40 89 - 18 27 75 105 16 8 4 14
32 Q1S-GF32-15 G1/2 Rc1 Rc1/2 120 63 38 70 - 14 16 47 250 235 219 152 58 - 94 30 42 100 140 18 12 4 18
40 Q1S-GF40-20 G3/4 Rc1-1/4 Rc3/4 130 70 43 78 - 16 22 45 291 273 254 187 69 - 125 38 48 110 150 18 12 4 18
50 Q1S-GF50-25 G1 Rc1-1/2 Rc1 160 80 51 80 18 - - 36 311 291 270 194 65 133 - 48 60 125 165 20 15 4 18
