结构简介：

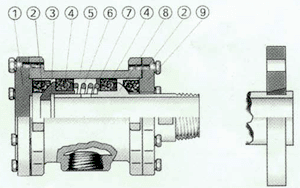

其结构简单、密封性能稳定、维护方便，是同类产品中应用最广泛的一种。其结构如图所示：外管体（8）直接接到辊子或烘筒上，为主要的旋转部件；经过精加工的外管体球面、底盖（9）底平面和浸渍石墨球面密封环（2），共同组成密封可靠的动密封磨擦副；球面密封环在其壳体（5）内的环形空间中滑动，加之无油轴承与壳体的紧密配合，使旋转接头自由支撑，故对装机精度要求不高；球面密封环磨损后，借助于弹簧（6）的预压力随时得到补偿，补偿时壳体缓缓向后移动，并可通过外管体上的刻线观察到密封件的磨损程度；当蒸汽、水或其它介质流经球面密封环和无油轴承时，形成一层很薄的液膜，提供密封和润滑，从而减轻磨擦和磨损，延长了使用寿命。另外，壳体上采用双耳支承，使大规格旋转接头支承更平稳，密封更稳定。 |
注意：随转速、温度、压力的不同，使用极限值也不相同。在特殊条件下，请与我单位联系。
