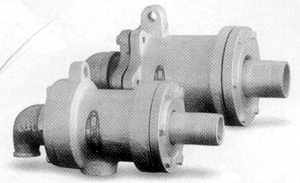

QS-G/QS-GF型旋转接头

结构简介：

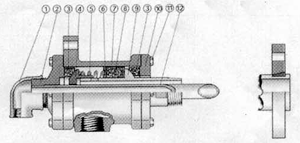

   其结构简单、密封性能稳定、维护方便，是同类产品中应用最广泛的一种。其结构如图所示：外管体（9）直接接到辊子或烘筒上，为主要的旋转部件；经过精加工的外管体球面、底盖（10）底平面和浸渍石墨球面密封环（3），共同组成密封可靠的动密封磨擦副；球面密封环有其壳体（7）内的环形空间中滑动，加之无油轴承（8）与壳体的紧密配合，使旋转接头自由支撑，故对装机精度要求不高；球面密封环磨损后，借助于弹簧（5）的预压力随时得到补偿，补偿时壳体缓缓向后移动，并可通过外管体上的刻线观察到密封件的磨损程度；当蒸汽、水或其它介质流经球面密封环和无油轴承时，形成一层很薄的液膜，提供密封和润滑，从而减轻磨擦和磨损，延长了使用寿命。

1、弯头  　　2、端盖  　3、球面密封环  4、弹簧座  5、弹簧  　　6、弹簧垫  7、壳体  　　　8、无油轴承  9、外管体  　10、底盖 　11、螺栓　　　 12、内管


订货时注意事项：
　1、型号说明
　　QS-G--球面密封结构，双向流通内管固定螺纹连接式；
　　QS-GF--球面密封结构，双向流通内管固定法兰连接式。
　2、若订购螺纹连接式旋转接头，请注明空心轴螺纹的左、右旋向。
　3、旋转接头的使用必须配用金属软管。
　4、订购时，应根据应用情况，配备一定数量的易损件--球面密封环。
　5、特殊要求请注明。


使用参数：
 　最高转速：100RPM
　最高温度：220℃
　最高压力：1.8MPa
　适用介质：水、盐水、空气。
注意：随转速、温度、压力的不同，使用极限值也不相同。在特殊条件下，请与我单位联系。

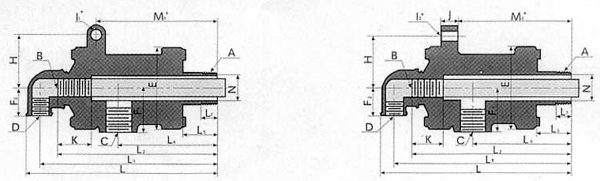

QS-G型旋转接头
规格 型号 A B C D E F1 F2 H I1 I2 J K L L1 L2 L4 L5 L7 M1 M2 N
32 QS-G32-15 R1-1/2 G1/2 Rc1 Rc1/2 120 63 38 70 - 14 20 25 279 265 252 158 56 25 - 174 30
40 QS-G40-20 R1-1/2 G3/4 Rc1-1/4 Rc3/4 161 74 43 75 - 14 20 25 315 297 278 176 60 30 - 204 38
50 QS-G50-25 R2 G1 Rc1-1/2 Rc1 160 78 51 100 - 20 25 30 350 328 310 186 65 30 - 217 48
65 QS-G65-32 R2-1/2 G1-1/4 Rc2 Rc1-1/4 190 90 62 95 20 - - 35 368 342 320 190 80 40 212 - 64

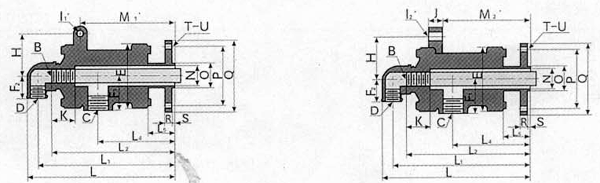

QS-GF型旋转接头
规格 型号 B C D E F1 F2 H I1 I2 J K L L1 L2 L4 L5 M1 M2 N O P Q R S T U
32 QS-GF32-15 G1/2 Rc1 Rc1/2 120 63 38 70 - 14 20 25 285 271 258 164 62 - 180 30 42 100 140 18 12 4 18
40 QS-GF40-20 G3/4 Rc1-1/4 Rc3/4 161 74 43 75 - 14 20 25 315 297 278 176 60 - 204 38 48 110 150 18 12 4 18
50 QS-GF50-25 G1 Rc1-1/2 Rc1 160 78 51 100 - 20 25 30 355 333 315 191 70 - 222 48 60 125 165 20 15 4 18
65 QS-GF65-32 G1-1/4 Rc2 Rc1-1/4 190 90 62 95 20 - - 35 378 352 330 200 90 222 - 64 78 145 185 20 18 4 18
