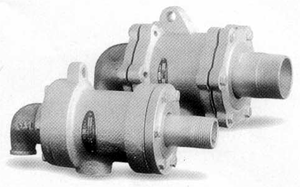

QS-X/QS-XF型旋转接头

结构简介：

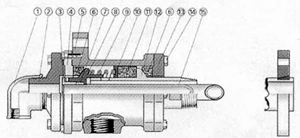

   其结构简单、密封性能稳定、维护方便，是同类产品中应用最广泛的一种。其结构如图所示：外管体（12）直接接到辊子或烘筒上，为主要的旋转部件；经过精加工的外管体球面、底盖（13）底平面和浸渍石墨球面密封环（6），共同组成密封可靠的动密封磨擦副；球面密封环在其壳体（5）内的环形空间中滑动，加之无油轴承（11）与壳体的紧密配合，使旋转接头自由支撑，故对装机精度要求不高；球面密封环磨损后，借助于弹簧（9）的预压力随时得到补偿，补偿时壳体缓缓向后移动，并可通过外管体上的刻线观察到密封件的磨损程度，形成一层很薄的液膜，提供密封和润滑，从而减轻摩擦和磨损，延长了使用寿命。

1、弯头  　2、端盖 　　　 3、填料压盖　  4、中盖　  5、壳体　　6、球面密封环  7、密封填料 　 8、弹簧座  9、弹簧  　10、弹簧垫  　11、无油轴承  12、外管体  13、底盖 　14、螺栓  　　15、内管


订货时注意事项：
　1、型号说明
　　QS-X--球面密封结构，双向流通内管旋转螺纹连接式；
　　QS-XF--球面密封结构，双向流通内管旋转法兰连接式。
　2、若订购螺纹连接式旋转接头，请注明外管体螺纹的左、右旋向。
　3、旋转接头的使用必须配用金属软管。
　4、订购时，应根据应用情况，配备一定数量的易损件--球面密封环。
　5、特殊要求请注明。


使用参数：
 　最高转速：100RPM
　最高温度：220℃
　最高压力：1.8MPa
　适用介质：水、热水、蒸汽、导热油等。
注意：随转速、温度、压力的不同，使用极限值也不相同。在特殊条件下，请与我单位联系。

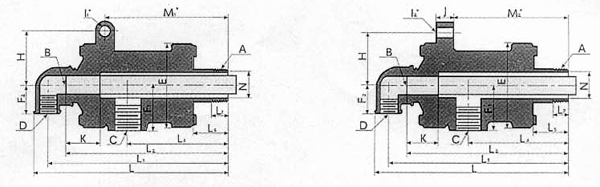

QS-X型旋转接头  *某些规格为轴向止转孔，某些规格为径向止转孔。
规格 型号 A B C D E F1 F2 H I1 I2 J K L L1 L2 L4 L5 L7 M1 M2 N
32 QS-X32-15 R1-1/4 19 Rc1 Rc1/2 120 63 38 70 - 14 20 50 294 280 220 158 56 25 - 174 30
40 QS-G40-20 R1-1/2 25 Rc1-1/4 Rc3/4 161 74 43 75 - 14 20 50 332 315 250 176 60 30 - 204 38
50 QS-G50-25 R2 31 Rc1-1/2 Rc1 160 78 51 100 20 - - 52 370 348 265 186 65 30 220 - 48

QS-X型旋转接头  *某些规格为轴向止转孔，某些规格为径向止转孔。
格 型号 B C D E F1 F2 H I1 I2 J K L L1 L2 L4 L5 M1 M2 N O P Q R S T U
32 QS-XF32-15 19 Rc1 Rc1/2 120 63 38 70 - 14 20 50 300 286 228 164 62 - 180 30 42 100 140 18 12 4 18
40 QS-XF40-20 25 Rc1-1/4 Rc3/4 161 74 43 90 - 14 20 50 332 315 250 176 60 - 204 38 48 110 150 18 12 4 18
50 QS-XF50-25 31 Rc1-1/2 Rc1 160 78 51 100 20 - - 52 375 353 270 191 70 220 - 48 60 125 165 20 15 4 18
