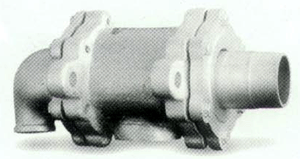

QS-X/QS-XF型旋转接头

结构简介：

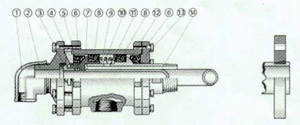

   其结构简单、密封性能稳定、维护方便，是同类产品中应用最广泛的一种。其结构如图所示：外管体（12）直接接到辊子或烘筒上，为主要的旋转部件；经过精加工的外管体球面、底盖（13）底平面和浸渍石墨球面密封环（6），共同组成密封可靠的动密封磨擦副；球面密封环在其壳体（9）内的环形空间中滑动，加之无油轴承（8）与壳体的紧密配合，使旋转接头自由支撑，故对装机精度要求不高；球面密封环磨损后，借助于弹簧（10）的预压力随时得到补偿，补偿时壳体缓缓向后移动，并可通过外管体上的刻线观察到密封件的磨损程度；当蒸汽、水或其它介质流经球面密封环和无油轴承时，形成一层很薄的液膜，提供密封和润滑，从而减轻磨擦和磨损，延长了使用寿命。另外，壳体上采用双耳支承，使大规格旋转接头支承更平稳，密封更稳定。

1、弯头  　　2、端盖 　　 3、填料压盖  4、中盖
5、密封填料  6、球面密封环　　7、弹簧座
8、无油轴承  9、壳体　　　10、弹簧 　 11、弹簧垫  12、外管体 　13、底盖 　　14、内管


订货时注意事项：
　1、型号说明
　　QS-X--球面密封结构，双向流通内管旋转螺纹连接式；
　　QS-XF--球面密封结构，双向流通内管旋转法兰连接式。
　2、若订购螺纹连接式旋转接头，请注明空心轴螺纹的左、右旋向。
　3、旋转接头的使用必须配用金属软管。
　4、订购时，应根据应用情况，配备一定数量的易损件--球面密封环。
　5、特殊要求请注明。


使用参数：
 　最高转速：100RPM
　最高温度：220℃
　最高压力：1.8MPa
　适用介质：水、盐水、空气等。
注意：随转速、温度、压力的不同，使用极限值也不相同。在特殊条件下，请与我单位联系。


QS-X型旋转接头
规格 型号 A B C D E F1 F2 H1 H2 I K L L1 L2 L4 L5 L7 N
65 QS-X65-32 R2-1/2 40 Rc2-1/2 Rc1-1/4 190 85 62 220 270 20 50 428 402 302 195 80 40 64
80 QS-X80-40 R3 46 Rc2-1/2 Rc2 230 110 72 300 355 26 65 500 465 354 220 85 45 75
100 QS-X100-65 R4 73 Rc2-1/2 Rc2-1/2 261 120 90 300 354 26 63 525 483 372 265 87 45 97

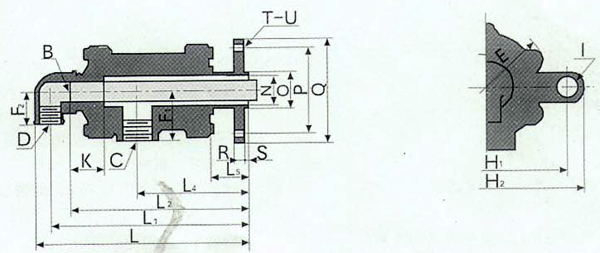

QS-XF型旋转接头
规格 型号 B C D E F1 F2 H1 H2 I K L L1 L2 L4 L5 N O P Q R S T U
65 QS-XF65-32 40 Rc2-1/2 Rc1-1/4 190 85 62 220 270 20 50 428 402 302 195 80 64 78 145 185 20 18 4 18
80 QS-XF80-40 46 Rc2-1/2 Rc2 230 110 72 300 355 26 65 500 465 354 220 85 75 90 160 200 20 20 8 18
100 QS-XF100-65 73 Rc2-1/2 Rc2-1/2 261 120 90 300 354 26 63 525 483 372 265 87 97 112 180 220 22 22 8 18
