结构简介：

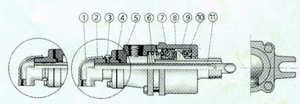

该旋转接头是专门为适应印染行业烘筒特点和要求而设计的，是其它供汽接头的理想替代品。结构简单，密封性能稳定、维护方便。其结构如图所示：外管体（9）直接接到辊子或烘筒上，为主要的旋转部件；经过精加工的外管体球面、壳体（8）底平面和浸渍石墨球面密封环（10）共同组成密封可靠的动密封磨擦副；球面密封环在其壳体内的环形空间中滑动，加之无油轴承（7）与壳体的紧密配合，使旋转接头自同支撑，故对装机精度要求不高；球面密封环磨损后，借助于弹簧（6）的预压力随时得到补偿，补偿时壳体缓缓向后移动，并可能过外管体上的刻线观察到密封件的磨损程度；当蒸汽、水或其它介质流经球面密封环和无油轴承时，形成一层很薄的液膜，提供密封和润滑，从而减轻磨擦和磨损，延长了使用寿命。另外，壳体上设置了适合印染烘筒结构的双支耳止转爪，方便了原供汽接头的更替和安装。 |
